1.基本特点
ZS3型多路换向阀是在ZS1型多路阀的基础上改进而来，它具有通用性强，使用压力高，便于安装和维修。该阀具有功能齐全，维修方便等特点，广泛用于叉车，挖掘机、压板机、装载机及其它工程机械的液压系统中，实现多个执行机构的集中控制。
★内置单向阀：防止油液倒流，克服执行机构“点头”现象。
★采用分片式结构，1~10联内任意组合。
★阀杆中位机能：A、O2、O、Y等。
2.性能参数
|
型号 |
公称通径（ Map ） |
公称流量 (L/min) |
公称压力（ MPa ） |
|

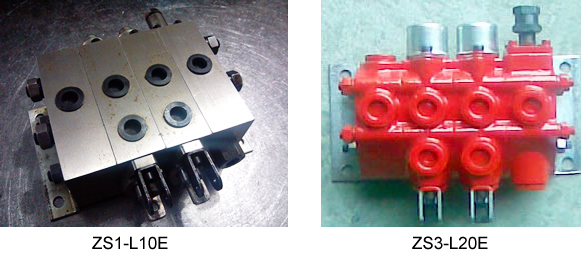

ZS1-L10E |
10 |
40 |
16 |
|
ZS3-L20E |
20 |
100 |
16 |
|
ZS3-L25E |
25 |
160 |
16 |
3.型号说明
①产品代号
②连接方式：螺纹连接
③公称通径
④压力等级：E：16MPa、F：20MPa
⑤第一联换向体中位机能
⑥第一联换向体复位方式：T表示弹簧复位，W表示钢球定位
⑦第二联换向体中位机能
⑧第二联换向体复位方式：T表示弹簧复位，W表示钢球定位 |
